Steckzyklen prüfen: So wird die Lebensdauer von Steckverbindern bewertet

Über viele Steck- und Ziehvorgänge müssen Steckverbinder oft eine zuverlässige Funktion gewährleisten. Dabei ist es nicht nur wichtig, ob ein Stecker nach einer bestimmten Anzahl von Zyklen noch verbindbar ist. Wesentlich ist, dass die elektrische und mechanische Funktion über die gesamte geforderte Nutzungsdauer stabil bleibt.

Eine Steckzyklenprüfung wird für Entwicklung und Qualitätssicherung spätestens dann relevant, wenn ein Steckverbinder freigegeben, eine Reklamation bewertet oder eine Requalifikation durchgeführt werden muss. Das wiederholte Stecken kann die Kontaktflächen verändern, Beschichtungen abtragen, Steck- und Ziehkräfte beeinflussen oder sogar den Kontaktwiderstand erhöhen.

Ein einfaches Zählen von Steckzyklen führt deshalb nicht zu einem belastbaren Ergebnis. Es ist wichtig, welche Merkmale vor, während und nach der Belastung untersucht werden: wie Kontaktwiderstand, Durchgang, Steckkraft, Ziehkraft, Kraft-Weg-Verlauf, elektrische Unterbrechungen oder sichtbarer Verschleiß.

Als Prüfbaustein zur Beurteilung der Lebensdauer von Steckverbindern dienen Steckzyklen. Erst mit einer klaren Definition von Prüfaufbau, Zyklenzahl, Bewegungsablauf, elektrischer Messung und Akzeptanzkriterien wird die Prüfung wirklich aussagekräftig.

Was sind Steckzyklen?

Ein Steckzyklus beschreibt einen vollständigen Steck- und Ziehvorgang eines Steckverbinders. In der Prüfung wird dieser Vorgang mehrfach wiederholt, um zu bewerten, wie sich der Steckverbinder durch mechanische Beanspruchung verändert.

Nicht nur die Anzahl der Zyklen ist dabei ein wichtiges Kriterium. Der Steckverbinder muss nach der Belastung noch die geforderten elektrischen und mechanischen Eigenschaften erfüllt. Aspekte wie eine stabile Kontaktierung, ein zulässiger Kontaktwiderstand, angemessene Steck- und Ziehkräfte sowie eine funktionierende Verriegelung oder Führung sind dabei wichtig.

Je nach Anwendung können Steckzyklen unterschiedliche Anforderungen abbilden. Ein Service-Steckverbinder, der regelmäßig getrennt wird, wird anders bewertet als eine Verbindung, die nur bei Montage, Wartung oder Reparatur gesteckt wird. Deshalb sollte vor der Prüfung geklärt werden, welcher reale Einsatzfall mit der Zyklenzahl abgebildet werden soll.

Welche Auswirkungen haben Steckzyklen auf die Lebensdauer von Steckverbindern?

Jeder Steck- und Ziehvorgang beansprucht die Kontaktflächen mechanisch. Je nach Kontaktgeometrie, Beschichtung, Kontaktkraft und Ausrichtung kann sich der elektrische Übergang im Laufe der Zyklen verändern.

Typische Veränderungen sind Abrieb an der Kontaktfläche, Verschleiß der Beschichtung, veränderte Steck- oder Ziehkräfte, steigender Kontaktwiderstand oder kurzzeitige elektrische Unterbrechungen. Auch Verriegelungen, Führungen und Gehäuseteile können durch wiederholte Betätigung belastet werden.

Es geht bei der Bewertung der Lebensdauer also vor allen Dingen darum, ob er nach dieser Belastung noch alle festgelegten Anforderungen (elektrisch, mechanisch, eventuell optisch) erfüllt.

Welche Messwerte sind bei einer Steckzyklenprüfung relevant?

Eine Steckzyklenprüfung sollte nicht nur die Anzahl der Steck- und Ziehvorgänge dokumentieren. Interessant ist vor allen Dingen, welche elektrischen und mechanischen Eigenschaften sich während der Prüfung verändern.

Messwert / Beobachtung	Was wird bewertet?	Bedeutung für die Prüfung
Kontaktwiderstand	elektrischer Übergang an der Kontaktstelle	zeigt, ob sich die Kontaktqualität durch Steckzyklen verändert
Durchgangswiderstand	Widerstand des gesamten elektrischen Pfads	relevant bei Leitungen, Crimps, Kontakten und Baugruppen
Elektrische Unterbrechungen	kurzzeitige Aussetzer während Bewegung oder Belastung	wichtig bei sicherheits- oder funktionskritischen Anwendungen
Steckkraft	Kraft beim Verbinden des Steckverbinders	zeigt Veränderungen an Kontaktierung, Führung oder Gehäuse
Ziehkraft	Kraft beim Trennen des Steckverbinders	relevant für Verriegelung, Haltekraft und Bedienbarkeit
Kraft-Weg-Verlauf	Verlauf der Kraft über den Steck- oder Ziehweg	macht Auffälligkeiten im Bewegungsablauf sichtbar
Sichtbarer Verschleiß	Abrieb, Beschichtungsschäden, Verformung	hilft bei der Einordnung mechanischer oder elektrischer Auffälligkeiten
Temperatur / Erwärmung	Verhalten unter Strombelastung	relevant, wenn Kontaktwiderstand und Stromtragfähigkeit zusammen bewertet werden

Welche Werte erfasst werden, hängt vom Prüfziel ab. Bei einer einfachen Lebensdauerbewertung kann eine Messung vor und nach den Steckzyklen ausreichen. Bei sensiblen Anwendungen ist eine elektrische Überwachung während der Zyklen sinnvoll, um kurzzeitige Unterbrechungen oder instabile Kontakte zu erkennen.

Wie läuft eine Steckzyklenprüfung ab?

Eine Steckzyklenprüfung beginnt mit der Frage, welche Lebensdaueranforderung oder welcher Einsatzfall abgebildet werden soll. Danach werden Prüfaufbau, Zyklenzahl, Bewegungsablauf und Messgrößen definiert.

Schritt 1: Prüfziel festlegen

Zuerst wird geklärt, welche Aussage die Prüfung liefern soll. Geht es um eine Freigabe, eine Requalifikation, einen Chargenvergleich oder eine Reklamationsanalyse? Daraus ergibt sich, welche Eigenschaften bewertet werden müssen.

Schritt 2: Prüfling und Steckpfad definieren

Vor der Prüfung muss eindeutig feststehen, welcher Steckverbinder, welche Kontaktpositionen und welcher elektrische Pfad betrachtet werden. Bei mehrpoligen Steckverbindern wird festgelegt, ob einzelne Pins, ausgewählte Kontaktpaare oder der gesamte Steckverbinder bewertet werden.

Schritt 3: Zyklenzahl und Bewegungsablauf festlegen

Die Anzahl der Steckzyklen ergibt sich meist aus Spezifikation, Kundenvorgabe, Lastenheft oder Prüfplan. Zusätzlich müssen Steckgeschwindigkeit, Ausrichtung, Hub, Haltezeiten und eventuelle Pausen definiert werden, damit die Prüfung reproduzierbar bleibt.

Schritt 4: Mechanische und elektrische Messgrößen bestimmen

Je nach Prüfziel werden Steckkraft, Ziehkraft, Kraft-Weg-Verlauf, Kontaktwiderstand, Durchgangswiderstand oder elektrische Unterbrechungen erfasst. Auch eine Sichtprüfung vor und nach der Belastung kann sinnvoll sein.

Schritt 5: Prüfung durchführen und Verlauf dokumentieren

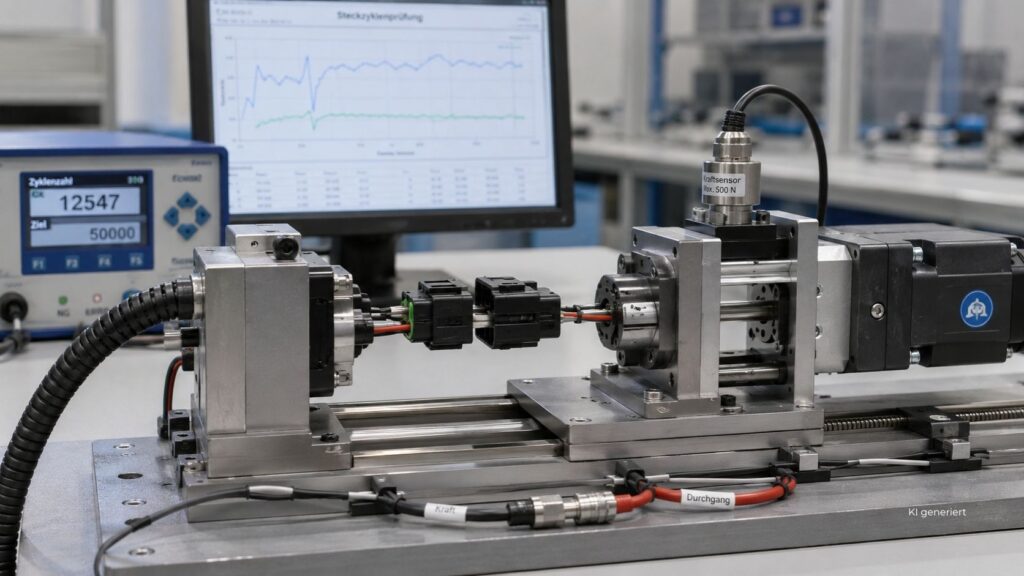

Während der Prüfung wird der Steckverbinder wiederholt gesteckt und gezogen. Dabei können mechanische Kräfte, elektrische Messwerte und Auffälligkeiten dokumentiert werden. Es wird unter anderem dokumentiert, wie der Zustand nach dem letzten Zyklus ist und ob sich die Werte während der Prüfung verändern.

Schritt 6: Ergebnis bewerten

Die Ergebnisse werden gegen Spezifikation, Kundenvorgabe oder Prüfplan bewertet. Aussagekräftig ist die Prüfung nur, wenn klar ist, welche Grenzwerte gelten und ob sich elektrische oder mechanische Eigenschaften durch die Steckzyklen verändert haben.

Welche Faktoren beeinflussen die Lebensdauer von Steckverbindern?

Die Lebensdauer eines Steckverbinders hängt auch davon ab, wie Kontaktflächen, Gehäuse, Verriegelung und Kontaktierung durch wiederholtes Stecken und Ziehen belastet werden.

Einflussfaktor	Mögliche Wirkung	Bedeutung für die Prüfung
Kontaktgeometrie	beeinflusst Kontaktkraft und Bewegungsverhalten	Kontaktpositionen und Steckrichtung definieren
Beschichtung	kann durch Abrieb oder Verschleiß verändert werden	Sichtprüfung und Vorher-nachher-Vergleich einplanen
Kontaktkraft	beeinflusst Kontaktwiderstand und mechanische Stabilität	Steck- und Ziehkräfte erfassen
Steckgeschwindigkeit	kann Kraftverlauf und Verschleiß beeinflussen	Bewegungsablauf reproduzierbar festlegen
Ausrichtung / Führung	Schiefstellung oder Querkräfte können Kontakte zusätzlich belasten	Prüfvorrichtung sauber ausrichten
Umgebungseinflüsse	Temperatur, Feuchte oder Korrosion können Kontaktflächen verändern	Kombination mit Klima- oder Temperaturprüfung prüfen
Strombelastung	kann Erwärmung an Kontaktstellen verursachen	bei Bedarf elektrische Last und Temperatur erfassen
Vorbelastung / Alterung	verändert Ausgangszustand des Steckverbinders	Prüflingszustand dokumentieren
Pinbelegung	einzelne Kontakte können unterschiedlich belastet sein	relevante Kontaktpositionen gezielt prüfen

Steckzyklen sollten nicht isoliert betrachtet werden. Ein Steckverbinder kann die geforderte Zyklenzahl mechanisch erreichen, aber zum Beispiel durch steigenden Kontaktwiderstand, instabile Kontaktierung oder kurzzeitige Unterbrechungen elektrisch auffällig werden.

Wie viele Steckzyklen müssen geprüft werden?

Es gibt keine allgemeingültige Zyklenzahl. Sie ist abhängig vom Steckverbindertyp, der Anwendung, der Spezifikation und dem Ziel der Prüfung. Ein Steckverbinder, der nur beim Montieren oder Servicieren getrennt wird, ist anders zu bewerten als eine Schnittstelle, an der regelmäßige Steck- und Ziehvorgänge stattfinden. In der Praxis wird die Zyklenzahl häufig durch die Bauteilspezifikation, die Kundenvorgabe, die Norm, das Lastenheft, den internen Freigabeplan oder ein realistisches Nutzungsprofil bestimmt.

Die Zyklenzahl sollte vor der Prüfung eindeutig feststehen. Ebenso wichtig ist, welche Kriterien nach der Belastung erfüllt sein müssen. Ein Steckverbinder gilt nicht allein deshalb als geeignet, weil er die geforderte Anzahl an Steckzyklen erreicht. Bewertet wird, ob Kontaktwiderstand, Durchgang, Steckkraft, Ziehkraft und sichtbarer Zustand danach weiterhin den Anforderungen entsprechen.

Wann ist eine elektrische Überwachung während der Steckzyklen sinnvoll?

Bei manchen Anwendungen reicht es nicht aus, den Kontaktwiderstand nur vor und nach der Steckzyklenprüfung zu messen. Kurzzeitige Unterbrechungen oder instabile Kontakte können während des Steck- oder Ziehvorgangs auftreten und nach der Prüfung nicht mehr sichtbar sein.

Eine elektrische Überwachung während der Zyklen ist in folgenden Fällen sinnvoll:

• wenn Steckverbinder in funktions- oder sicherheitskritischen Anwendungen eingesetzt werden
• wenn Reklamationen auf intermittierende Ausfälle hindeuten
• wenn die Kontaktstabilität unter Bewegung bewertet werden soll.

Erfasst werden können zum Beispiel Durchgang, Kontaktwiderstand, Spannungsabfall oder kurzzeitige Unterbrechungen einzelner Kontaktpositionen. Besonders bei mehrpoligen Steckverbindern sollte vorab definiert werden, welche Pins überwacht werden und ab wann ein Ereignis als Auffälligkeit gilt.

Welche Rolle spielen Klima, Temperatur und Alterung?

Steckzyklen bilden nur einen Teil der späteren Beanspruchung ab. In vielen Anwendungen wirken zusätzlich Temperaturwechsel, Feuchte, Kondensation, Strombelastung oder Alterung auf den Steckverbinder. Diese Einflüsse können Kontaktflächen, Beschichtungen, Gehäusematerialien und Kontaktkräfte verändern.

Für die Prüfung muss deshalb geklärt werden, ob Steckzyklen allein ausreichen oder ob sie mit weiteren Belastungen kombiniert werden. Je nach Fragestellung kann es sinnvoll sein, erst eine Klimabelastung durchzuführen und danach die Steckzyklen zu prüfen. In anderen Fällen wird vor und nach den Steckzyklen gemessen oder der Steckverbinder nach der mechanischen Belastung zusätzlich einer Temperatur- oder Feuchteprüfung unterzogen.

Die Reihenfolge der Prüfungen beeinflusst, welche Aussage das Ergebnis liefert: Zeigt die Prüfung den Verschleiß durch wiederholtes Stecken? Die Veränderung nach Klimaeinwirkung? Oder das Verhalten eines bereits gealterten Steckverbinders unter weiterer mechanischer Belastung?

Normbezug und Prüfbedingungen: Was muss vor der Steckzyklenprüfung geklärt sein?

Bei Steckzyklenprüfungen ergeben sich die Prüfbedingungen meist aus Bauteilspezifikation, Kundenvorgabe, Lastenheft, Norm oder internem Prüfplan.

Vor der Prüfung sollten insbesondere diese Punkte festgelegt werden:

• Zyklenzahl
• Steck- und Ziehgeschwindigkeit
• Ausrichtung und Führung des Steckverbinders
• Haltezeiten oder Pausen zwischen den Zyklen
• mechanische Messgrößen wie Steckkraft, Ziehkraft oder Kraft-Weg-Verlauf
• elektrische Messgrößen wie Kontaktwiderstand, Durchgang oder Unterbrechungen
• Messung vor, während oder nach der Belastung
• Zustand des Prüflings, zum Beispiel Neuzustand, vorbelastet oder gealtert
• Akzeptanzkriterien und Abbruchbedingungen

Normen und Spezifikationen können den Rahmen vorgeben. Für die Aussagekraft der Prüfung muss trotzdem der konkrete Prüfaufbau definiert werden. Das gilt besonders bei mehrpoligen Steckverbindern, kundenspezifischen Kontaktierungen oder Anwendungen, bei denen elektrische Überwachung, Klima oder Strombelastung mit betrachtet werden.

Typische Fehler bei der Steckzyklenprüfung

Viele unklare Ergebnisse entstehen nicht durch den Steckverbinder selbst, sondern durch einen ungenau definierten Prüfaufbau. Häufige Fehler sind:

• Die Zyklenzahl ist festgelegt, aber Akzeptanzkriterien fehlen.
• Steckgeschwindigkeit, Ausrichtung oder Hub sind nicht definiert.
• Die Prüfvorrichtung erzeugt Querkräfte, die im realen Einsatz nicht auftreten.
• Kontaktwiderstand oder elektrische Unterbrechungen werden nur vor und nach der Prüfung betrachtet.
• Mehrpolige Steckverbinder werden nicht positionsbezogen ausgewertet.
• Steck- und Ziehkräfte werden nicht dokumentiert.
• Klima, Temperatur oder Vorbelastung werden nicht berücksichtigt, obwohl sie für den Einsatz relevant sind.
• Auffälligkeiten wie Abrieb, Verformung oder beschädigte Verriegelungen werden nicht systematisch dokumentiert.

Für belastbare Ergebnisse sollten Zyklenzahl, Bewegungsablauf, Messgrößen, Prüfaufbau und Bewertungskriterien vor der Prüfung feststehen.

Was gehört in einen Prüfbericht zur Steckzyklenprüfung?

Ein Prüfbericht sollte nachvollziehbar machen, wie die Steckzyklenprüfung durchgeführt und bewertet wurde. Dazu gehören insbesondere:

• Prüfziel und Prüfumfang
• Beschreibung des Steckverbinders oder Prüflings
• Zyklenzahl
• Steck- und Ziehgeschwindigkeit
• Prüfaufbau und Prüfvorrichtung
• Ausrichtung, Hub, Haltezeiten und Pausen
• mechanische Messwerte, zum Beispiel Steckkraft, Ziehkraft oder Kraft-Weg-Verlauf
• elektrische Messwerte, zum Beispiel Kontaktwiderstand, Durchgang oder Unterbrechungen
• Messung vor, während oder nach der Belastung

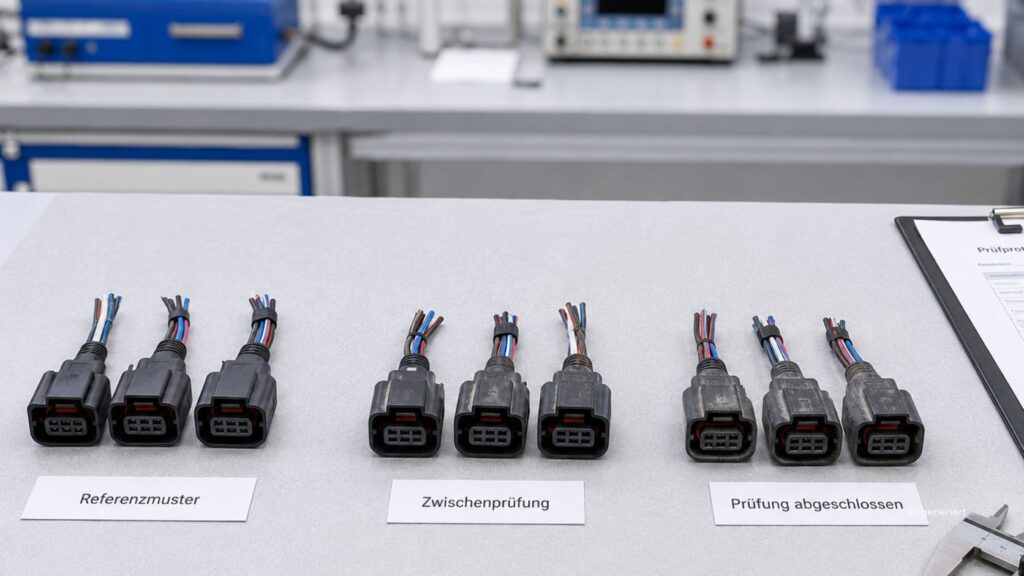

• Zustand des Prüflings vor und nach der Prüfung
• Sichtbefunde wie Abrieb, Beschädigung oder Verformung
• Akzeptanzkriterien und Bewertung
• Auffälligkeiten während der Prüfung

Wann ist eine Steckzyklenprüfung im Prüflabor sinnvoll?

Eine Steckzyklenprüfung im Prüflabor ist sinnvoll, wenn die Lebensdauer eines Steckverbinders reproduzierbar geprüft und dokumentiert werden muss. Das betrifft vor allem Entwicklung, Qualitätssicherung, Freigabe, Reklamationsanalyse und Requalifikation.

Eine Prüfung durch ein Prüflabor macht besonders Sinn, wenn Steckzyklen automatisiert durchgeführt, Steck- und Ziehkräfte erfasst oder elektrische Messwerte während der Zyklen überwacht werden sollen. Auch bei mehrpoligen Steckverbindern, kundenspezifischen Prüfaufbauten oder unklaren Fehlerbildern ist ein definierter Prüfaufbau wichtig.

Fe-Ma Testing unterstützt bei mechanischen und elektrischen Prüfungen an Steckverbindern und Kontaktstellen. Je nach Fragestellung können Steckzyklen, Kraft-Weg-Verläufe, Kontaktwiderstand, Durchgang, elektrische Unterbrechungen und sichtbare Veränderungen geprüft und dokumentiert werden. Auch Kombinationen mit Klima-, Temperatur- oder Strombelastung sind möglich, wenn sie für die Bewertung relevant sind.

Am Ende steht nicht nur eine erreichte Zyklenzahl, sondern ein nachvollziehbarer Prüfbericht. Er dokumentiert Prüfaufbau, Bewegungsablauf, Messpunkte, Prüfbedingungen und Ergebnisse und unterstützt technische Entscheidungen in Entwicklung, Qualitätssicherung, Lieferantenkommunikation oder Reklamationsbearbeitung.

Steckzyklen prüfen lassen

Sie möchten die Lebensdauer von Steckverbindern unter definierten Bedingungen prüfen lassen? Fe-Ma Testing unterstützt Sie dabei, einen passenden Prüfaufbau zu definieren, Steckzyklen reproduzierbar durchzuführen und mechanische sowie elektrische Veränderungen nachvollziehbar zu dokumentieren.

Eine Prüfung im Prüflabor von Fe-Ma Testing macht Sinn, wenn Sie

• Steckverbinder, Kontaktstellen oder Baugruppen über definierte Steckzyklen prüfen möchten
• Steckkraft, Ziehkraft oder Kraft-Weg-Verlauf erfassen müssen
• Kontaktwiderstand, Durchgang oder elektrische Unterbrechungen bewerten möchten
• Messwerte vor, während oder nach den Steckzyklen benötigen
• Auffälligkeiten wie Abrieb, Verschleiß, instabile Kontaktierung oder beschädigte Verriegelungen untersuchen
• Steckzyklen mit Klima-, Temperatur- oder Strombelastung kombinieren möchten
• Prüfergebnisse für Freigabe, Reklamation, Requalifikation oder Serienüberwachung benötigen
• einen kundenspezifischen Prüfaufbau oder eine definierte Prüfvorrichtung brauchen

Fazit: Steckzyklen müssen elektrisch und mechanisch bewertet werden

Steckzyklen veranschaulichen die Veränderungen, die ein Steckverbinder durch das wiederholte Stecken und Ziehen erfährt. Es wird geprüft, ob Kontaktwiderstand, Durchgang, Steckkraft, Ziehkraft, elektrische Stabilität und sichtbarer Verschleiß weiterhin den Vorgaben entsprechen.  Vor der Prüfung müssen die Zyklenzahl, der Bewegungsablauf, der Prüfaufbau, die Messgrößen und die Akzeptanzkriterien klar definiert sein.
